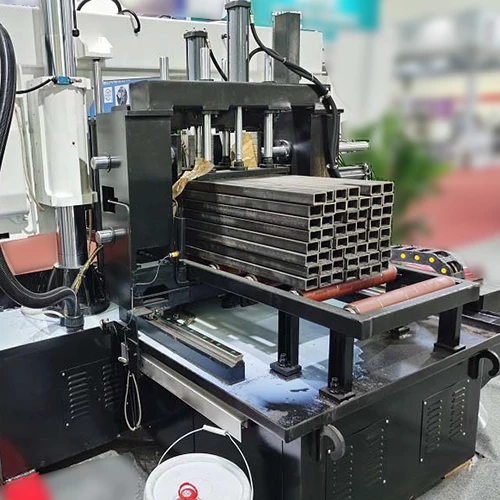

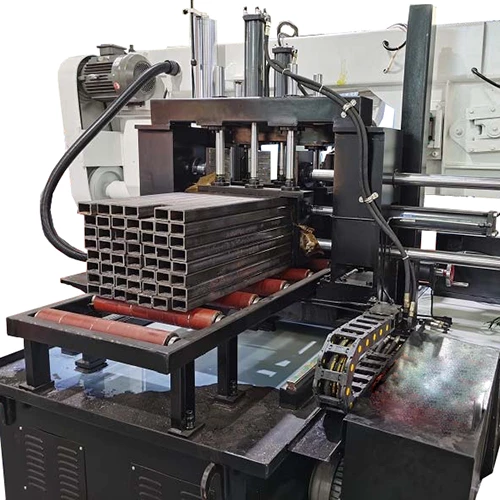

Станок ленточнопильный автоматический Stalex GZ-4250H

Описание станка:



Модель Stalex GZ-4250H является автоматическим ленточнопильным станком, колонного одностоечного типа.

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 500 мм и квадратной заготовки 500x500 мм под углом 90°, а также с возможностью пакетной резки в стандартной комплектации (без уменьшения высота получаемого пакета заготовок) – 500х500мм.

Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):

1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.

2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

Пильная рама, представляет собой стальную сварную конструкцию

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.

На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.



Основные элементы:

- Угол пиления заготовок 90°.

- Пакетная резка в стандартной комплектации– 500х500мм, (без уменьшения высота получаемого пакета заготовок).

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.

- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

- Станок управляется трёхфазным двигателем.

- Предохранительные концевики оберегающие станок от поломок в случае если лента повреждена.

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Система смазки и охлаждения полотна

- Тиски гидравлические с возможностью быстрого зажима заготовок

- Механическое натяжение полотна

- Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения режущего полотна

- Сенсорный дисплей управления

- Подсветка зоны резания

- Автоматическое подъём рамы при завершении резки
