Станок ленточнопильный Stalex BS-280G

Описание станка:



На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы

осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою

очередь, приводится через редуктор. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в

зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика

опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в

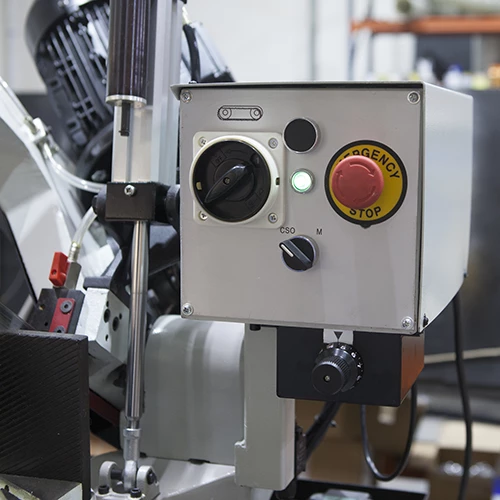

стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.



Процесс пиления:

1. Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

2. Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и

роликовых подшипников

3. Регулировка угла поворота вдоль шкалы

4. Регулируемая подача СОЖ в зону резания

5. Литая чугунная рама гарантирует жесткость станка и гасит вибрации

6. Опускание рамы осуществляется под собственным весом

7. Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером

8. Гидравлическая система снабжена электромагнитным клапаном.

9. Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)



Стандартная комплектация для Stalex BS-280G:

1. Поворотный стол с возможность поворота 0°…+45°…+60º

2. Подвижные направляющие с твердосплавными пластинками

3. Перепускной клапан плавная регулировка опускания пильной рамы

4. Тиски с ручным зажимом, и доводчиком

5. Скорость вращения пилы, фиксированная 40,80 м/мин

6. Ручное натяжение ленты

7. Мерный упор 500 мм

8. Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

9. Пила ленточная квалитет М42
