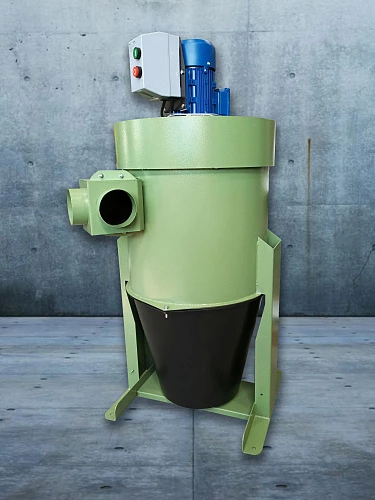

Пылеулавливатель ПЦ-1100/У предназначен для удаления и очистки воздуха от абразивной пыли, образующейся при работе заточных, отрезных, шлифовальных станков.
Воздушный поток по воздуховоду поступает в центральную часть корпуса циклона, где в результате действия центробежных сил взвешенная пыль и крупные частицы в потоке воздуха отбрасываются на стенки корпуса. Крупные сырьевые частицы выпадают из потока под действием собственного веса, осыпаясь в бункер, пыль с воздушным потоком проходит через фильтровальный рукав, где задерживается. Очищенный воздух поступает в центральную часть улитки где вращающееся рабочее колесо, приводимое в действие электродвигателем, ускоряя поток и выводит его наружу.
Производительность номинальная, м3/час 1500
Эффективность очистки воздуха от абразивной и металлической пыли, мелкой стружки, %, не менее 99
Диаметр входа в вентилятор, мм 100 (2 шт.)
Мощность электродвигателя, кВт 1,1
Род тока питающей сети переменный трехфазный
Напряжение питания, В/Гц 380/50
Режим работы продолжительный
Габаритные размеры, мм 560х670х1210
Масса ПЦ-1100/У , кг, не более 60
Срок службы, лет 15
Вид климатического исполнения агрегата по ГОСТ 15150-69 У 3
Допустимая температура окружающей среды, °С от -10 до +40
Относительная влажность воздуха при 20 °С, %, не более 80
Атмосферное давление, кПа 84…107
