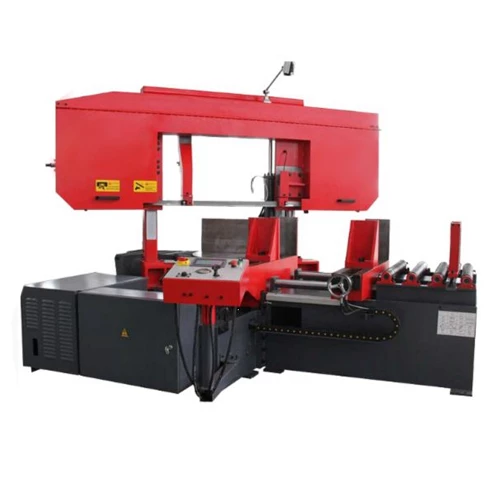

Станок ленточнопильный автоматический Stalex BS-600GA

Описание станка:



Модель Stalex BS-600GA является автоматическим ленточнопильным станком, колонного одностоечного типа.

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.

Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):

1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.

2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

Пильная рама, представляет собой стальную сварную конструкцию

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.



Основные элементы

- Угол пиления заготовок 90°; 15°; 30°; 45°.

- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.

- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

- Станок управляется трёхфазным двигателем.

- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).

- Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Система смазки и охлаждения полотна

- Тиски гидравлические с возможностью быстрого зажима заготовок

- Механическое натяжение полотна + индикатор натяжения полотна

- Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива

- Конвейер для сбора стружки, приводимая в движение автоматически

- Сенсорный дисплей управления

- Подсветка зоны резания

- Автоматическое подъём рамы при завершении резки
